LW5-16 万能转换开关
LW5系列万能转换开关适用于交流50Hz，电压至500V及直流电压440V的电路中，作电气控制线路转换之用和电压380V，5.5KW及以下的三相鼠笼型异步电动机的直接控制之用。

概述



LW5系列万能转换开关适用于交流50Hz，电压至500V及直流电压440V的电路中，作电气控制线路转换之用和电压380V，5.5KW及以下的三相鼠笼型异步电动机的直接控制之用。

产品符合GB14048.5标准。

型号及含义

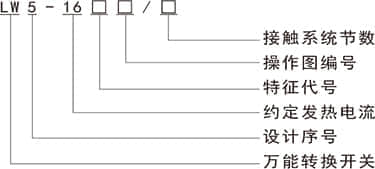

主令控制用转换开关的型号及含义


注：操作方式和操动器位置组分合见表1；

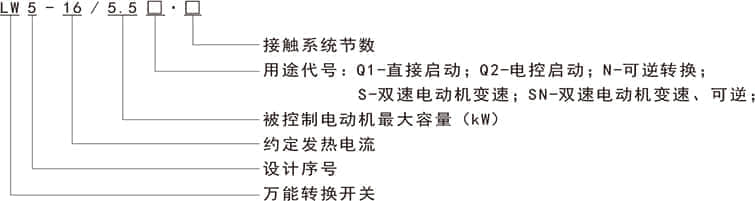

直接控制5.5kW三相鼠笼异步电动机用转换开关型号及含义；




主要技术参数



1、开启式转换开关的约定发热电流为16A。防护式仅供可逆转换开关LW5-16/5.5N3，其约定封闭发热电流为16A，外壳防护等级为IP40。

2、转换开关的额定绝缘电压为500V。

3、转换开关的额定工作电压（Ue）和额定工作电流（Ie）对应如下：

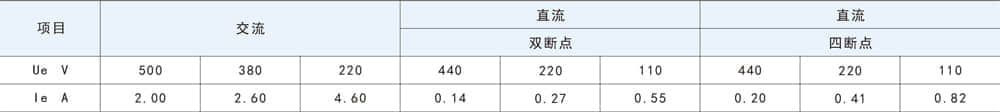

a、主令控制用转换开关的额定工作电压（Ue）和额定工作电流（Ie）对应关系

b、直接控制5.5KW三相笼型异步电动机转换开关的额定工作电压为380V额定工作电流为12A。

c、属于同一转换开关的各双断点触头组在电气上是分开的，因此每一双断点触头组能控制一条独立的电气回路。

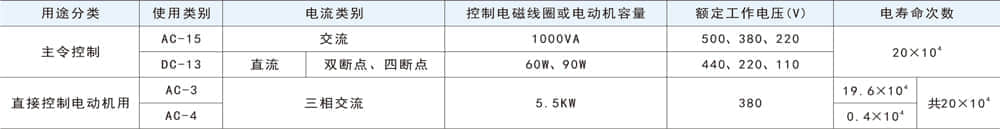

d、转换开关的电寿命20×10 次以上，机械寿命100×10 次以上。
