首页/产品中心/配电产品/配电电器/万能式断路器（ACB）
DW15万能式断路器
DW15系列万能式断路器(以下简称断路器)，适用于交流50Hz，额定电流100A至4000A，额定工作电压3 8 0 V的配电网络中， 该断路器主要在配电网络中用来分配电能保护线路及电源设备的过载、欠电压和短路保护之用。在正常条件下，断路器可作为线路的不频繁转换及电动机不频繁起动之用。

概述



DW15系列万能式断路器(以下简称断路器)，适用于交流50Hz，额定电流100A至4000A，额定工作电压3 8 0 V的配电网络中， 该断路器主要在配电网络中用来分配电能保护线路及电源设备的过载、欠电压和短路保护之用。在正常条件下，断路器可作为线路的不频繁转换及电动机不频繁起动之用。

本产品符合GB14048.2标准。



正常工作条件



1、周围空气温度为-5℃～+40℃且24h内的平均不超过+35℃。

2、安装地点的海拔不超过2000m。

3、大气相对湿度在周围空气湿度为+40℃时不超过50%；在较低温度不可以有较高的相对湿度；最湿月的月平均最大相对湿度为90%，同时该月的平均最低湿度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。

4、污染等级为3级。

5、断路器主要电路安装类别Ⅳ。辅助电路安装类别除欠电压脱扣器线圈，电源变压器初级线圈按类别跟断路器主电路相同外，其余均为安装类别Ⅲ。

型号及含义



1、型号与含义





主要技术参数

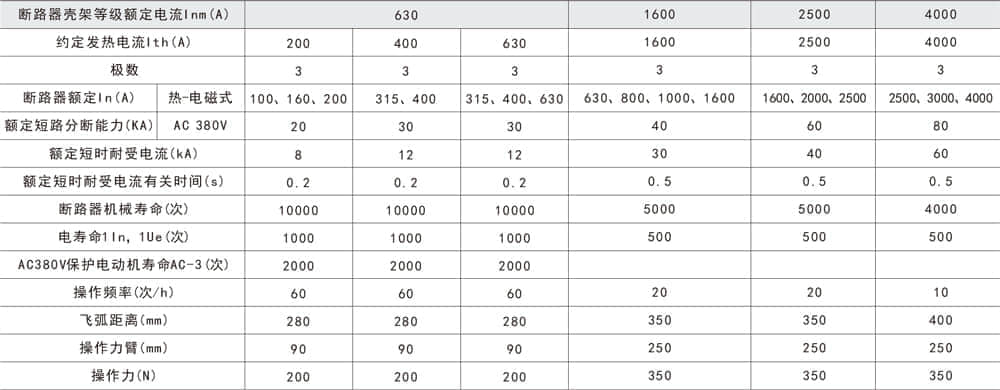

断路器的主要参数


注：

a.额定短路分断能力，Inm≤630为上进线，Inm＞630为上、下进线相同。

b.断路器的基本参数DW15C-200、400、630、1000、1600、与DW15-200、400、630、1000、1600相同。
