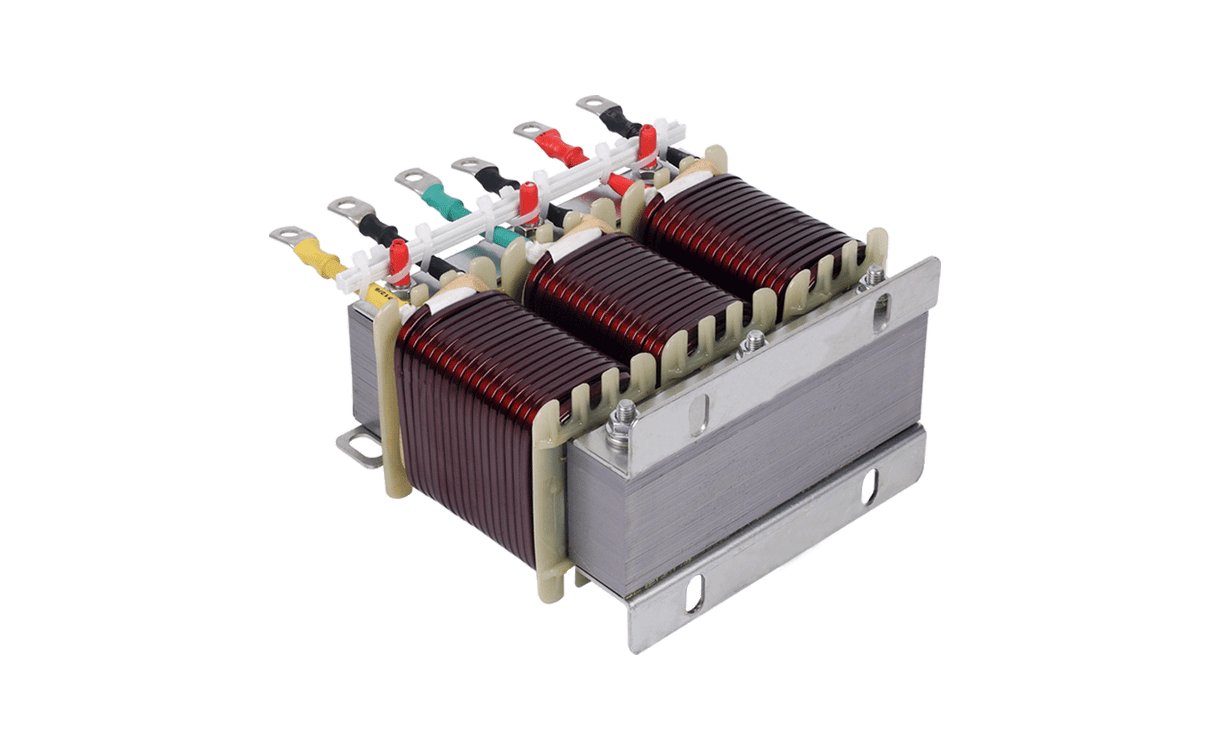

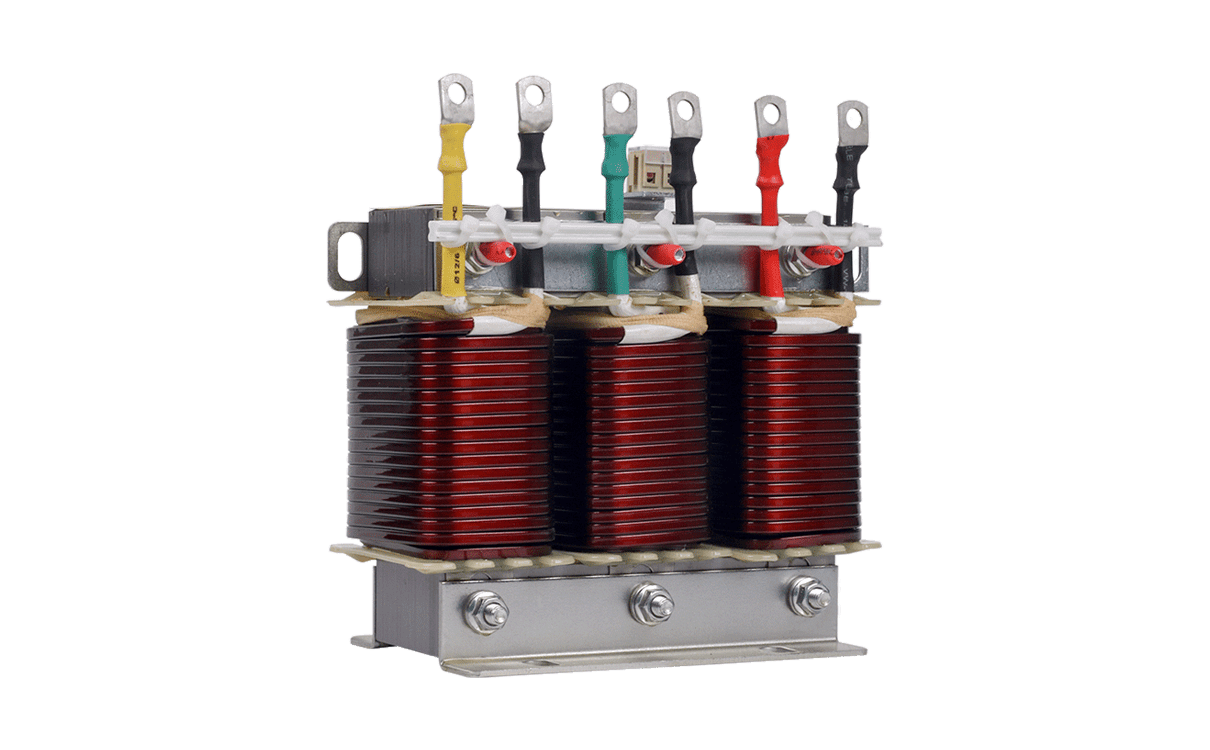

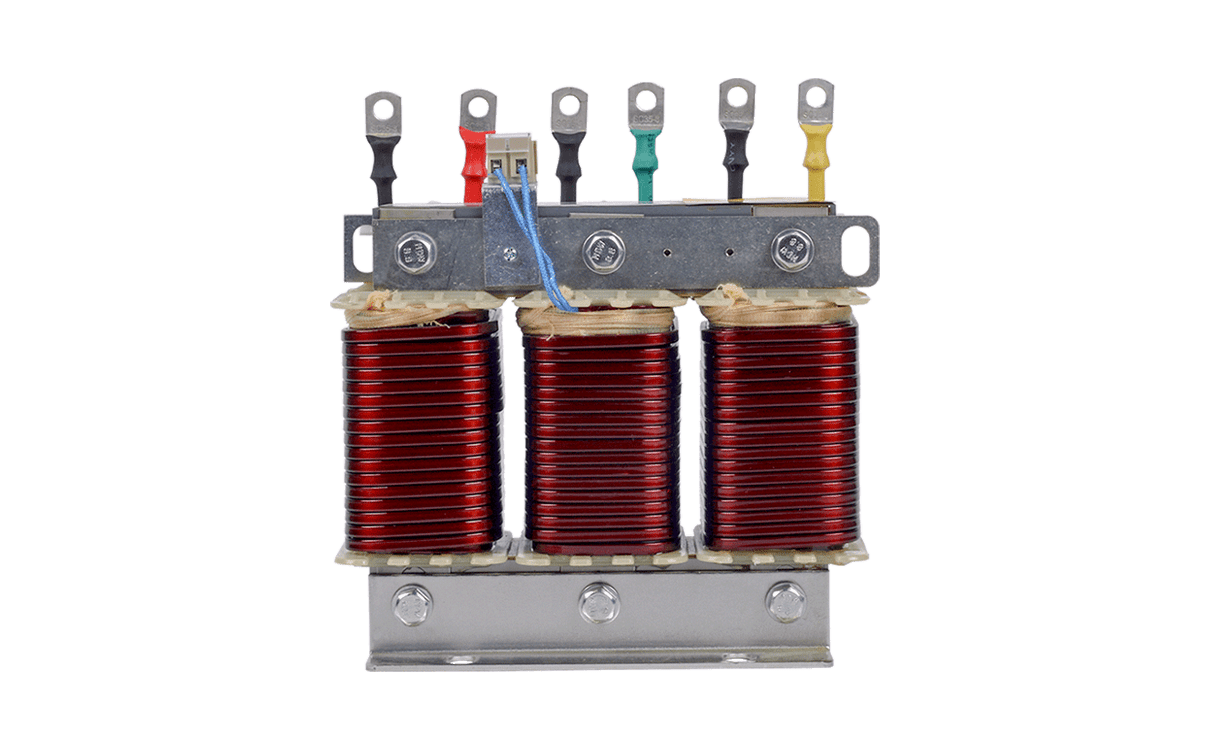

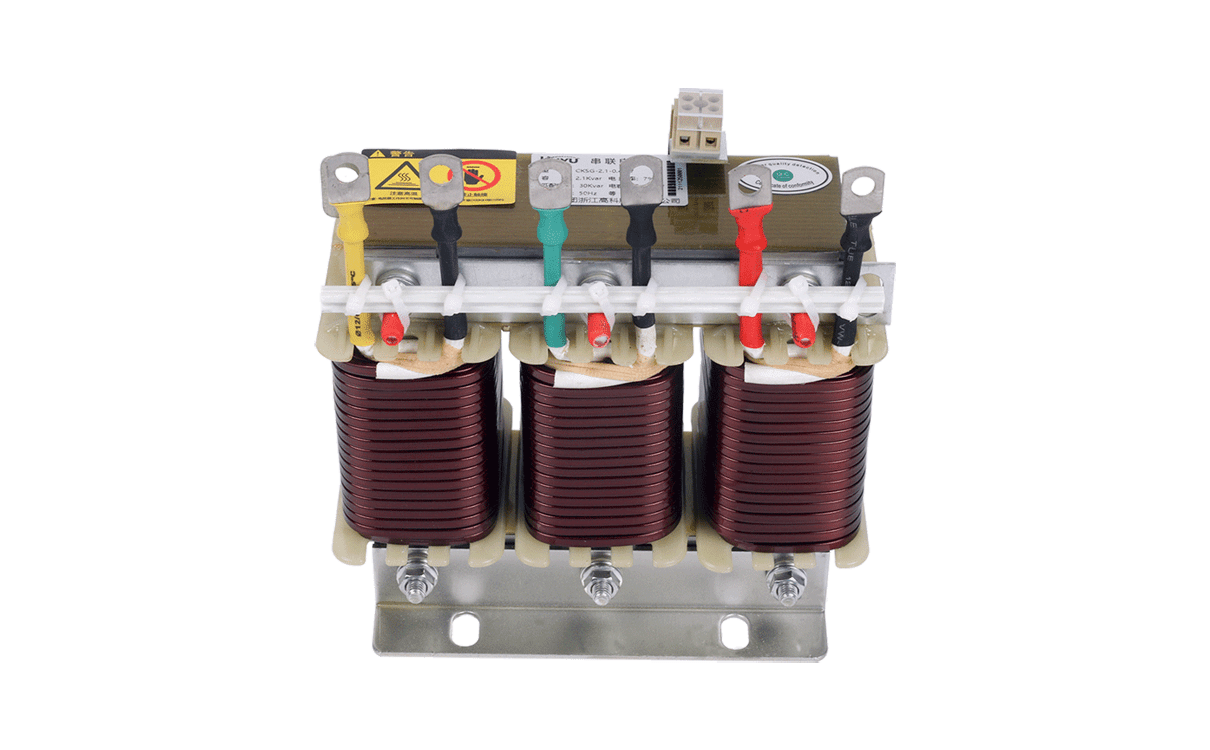

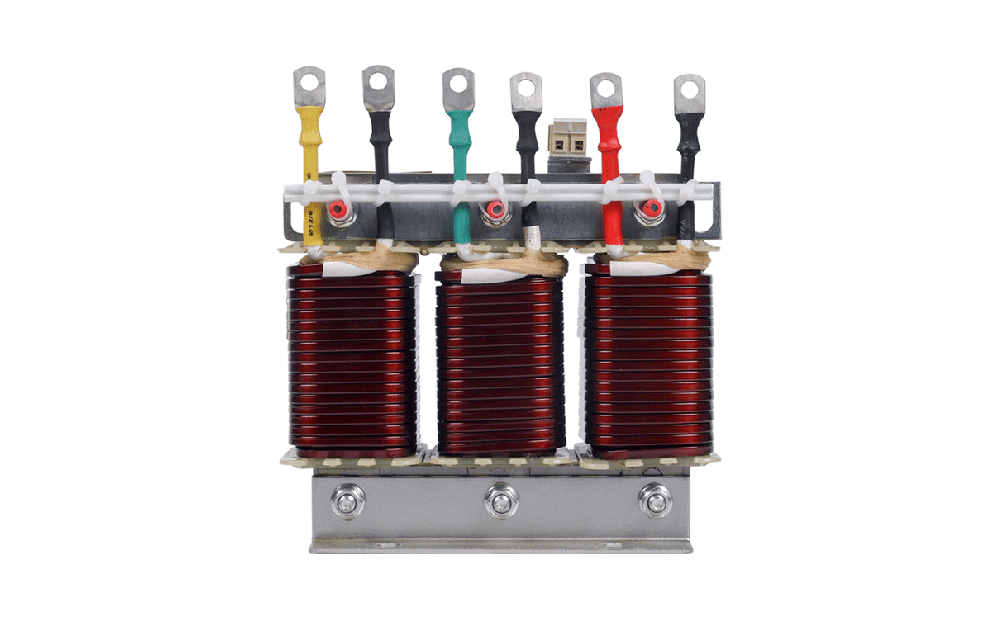

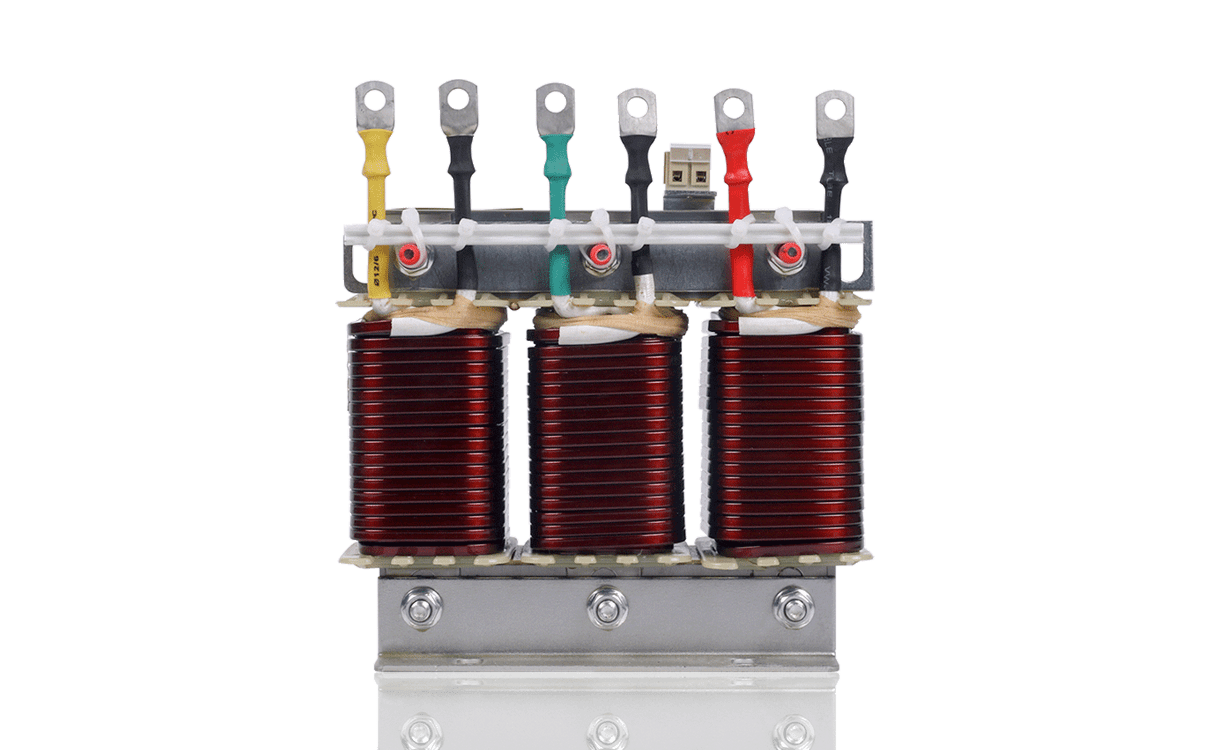

CKSG,CKDG 串联电抗器

概述

电容器在补偿容性无功功率的时候，往往会受到谐波电流，合闸涌流及操作过电压的影响，造成电容器损坏和功率因数降低为此需要在电容器前端加装串联电抗器，用以抑制和吸收谐波?；さ缛萜鞅苊庑巢ǖ缪沟缌骷俺寤鞯缪沟缌鞯挠跋?，改善电能质量提高系统功率因数延长电容器寿命，保证电网安全运行。

使用环境

1、海拔高度不超过2000米。

2、运行环境温度-25～45℃，相对湿度不超过90。

3、周围无有害气体，无易燃易爆物品。

4、周围环境应有良好的通风条件，如装有柜内，应加装通风设备。

型号及含义

主要技术参数

1、可用于电容电压为：0.4kV，0.45kV，0.4BkV，0.525V，0.66kV，0.69kV。

2、电抗率为：1%，4.5%，5%，5.67%，6%，7%，12%，13.8%，14%。

3、耐压等级为：5KV/min，绝缘等级：B级、F级、H级，噪声≤30dB，过载能力≤1.35倍以内连续工作。

4、加装串联电抗器后引起系统电压升高，计算公式为：Ug=（n/n2 -1）XUn（电容器组工作电压：Ug系统额定工作电压：Un电抗器调谐次数：n）

5、电抗器容量、电容容量、电抗率、电感量之间换算公式为：UL=Uc相XL/Xc L=UL/1X0.314（电容容量：Qc电抗器容量：Qw：电抗器端电压：UL）

电感量：L电抗器电流：I电容器相电压：Uc相 Qw=Qc相X XL/Xc 电抗率=XL/Xc
