CJ20 交流接触器

概述

CJ20系列交流接触器(以下简称接触器)，主要适用于交流50H/60Hz，额定工作电压至660V，在AC-3使用类别下额定工作电压为380V时额定工作电流10A至630A的电力线路中，供远距离接通和分断电路之用，并可与适当的热过载继电器或电子保护装置组成电磁起动器，以保护可能发生过载的电路。

本产品符合GB14048.4、IEC60947-4-1标准。

正常工作条件

1、周围空气温度：-5℃～+40℃，24小时内其平均值不超过+35℃；

2、海拔：不超过2000m；

3、大气条件：安装地点的空气相对湿度在+40℃时不超过50%，在较低温度下可允许有较高的相对湿度，例如20℃时达90%，对由于温度变化偶尔产生的凝露应采取特殊措施；

4、污染等级：3级；

5、外壳防护等级：IP20（CJ20-10～40）、IP00（CJ20-63～630）。

6、安装类别：Ⅲ类；

7、安装条件：安装面与垂直倾斜度不大于±5°；

8、冲击振动：安装在无显著摇动、冲击和振动的地方。

9、运输、储存：接触器在运输中不应受到剧烈的碰撞和振动，在运输和储存中均不得受到雨雪侵袭。接触器适于在-25℃～+55℃之间，短时间(24h内)可达+70℃的温度下运输和储存。

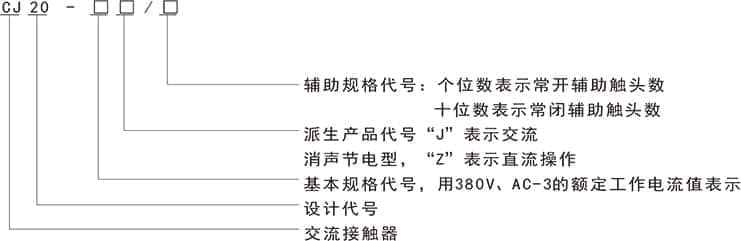

型号及含义

主要技术参数

1、接触器的主要参数及技术性能指标见表1。

2、接触器按电流等级分为：10A、16A、25A、40A、63A、100A、160A、250A、400A、630A。

3、接触器线圈工作电压Us分为：交流36V、110V、127V、220V、380V，其它规格可与厂家协商。

4、动作特性：吸合电压：85%～110%Us；释放电压：20%～75%Us。

5、接触器的辅助触头种类、数量及基本参数见表2

6、接触器吸引线圈消耗功率及能效等级见表3。

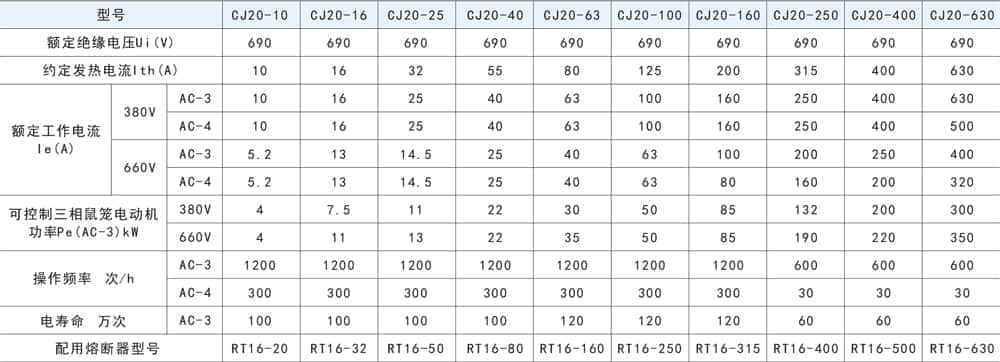

表 1、主要技术参数及技术性能指标

表 2、辅助触头种类、数量及基本参数

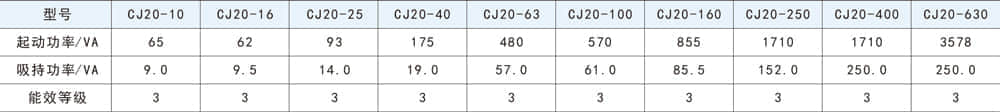

表 3、接触器吸引线圈消耗功率及能效等级

CJ20系列接触器样本

0.23 MB

查看

下载

发送至邮箱

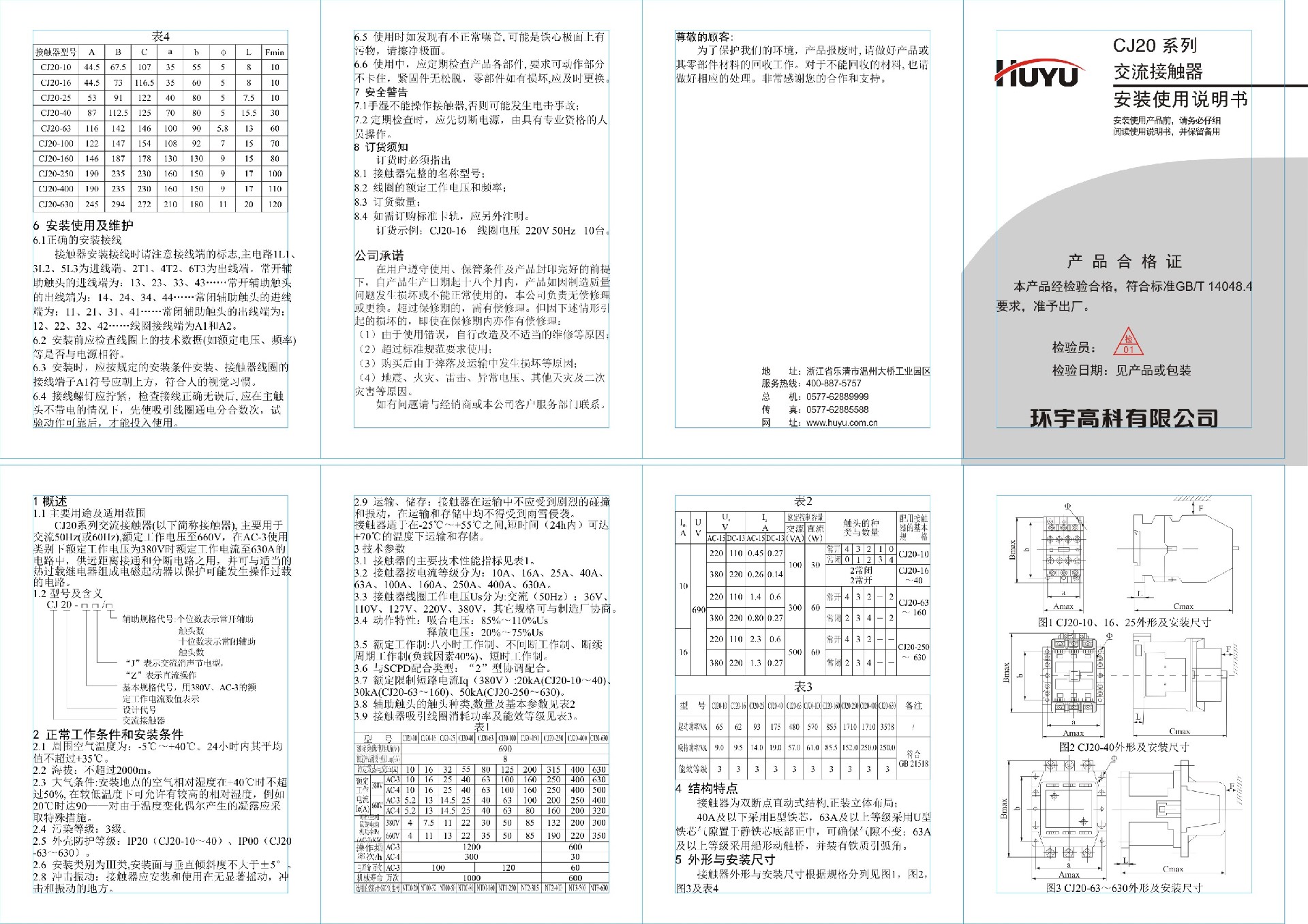

说明书，S0088，系列交流接触器，CJ20，20210630
