概述
JD-5、JD-6电动机保护器（以下简称保护器）适用于交流50Hz，额定工作电压AC380V及以下的供电电路中与交流接触器等开关电器组成电动机控制电路。当电动机的主电路出现断相、过载等非正常工作状态时，及时断开开关电器触头，分断电动机的三相电源，快速可靠地保护电动机。保护器采用电位器量化整定方式，直接根据电机铭牌标定的额定电流值调节保护器的整定电流，比整定无量化、需启动电机整定，而不能准确整定到电机额定电流的整定方式更为方便、直观。 保护器采用过电流倍率控制下的智能反时限保护技术，且反时限具有性能优异的连续可调技术，可适应从轻载到重载起动等各类电机的需要。
本产品符合GB14048.4标准要求。
正常工作条件
1、周围空气温度上限值为+40℃，周围空气温度下限值为-5℃，24小时内其平均值不超过+35℃。
2、安装地点的海拔不超过2000m。
3、安装地点的空气相对湿度在最高温度为+40℃时不超过50%；在较低的温度下可以允许有较高相对湿度，例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。
4、安装在无强烈冲击振动、雨雪侵袭和强磁干扰的地方
5、用户电机额定电流必须在保护器的整定电流范围之内。

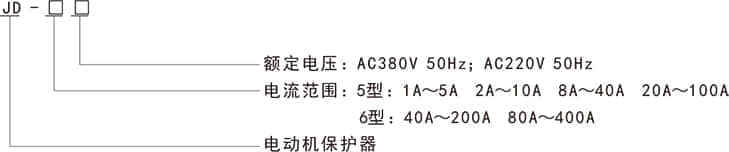

型号及含义
主要技术参数
1、额定电源电压：AC380V 50Hz；AC220V 50Hz。
2、过载动作时间：相对1.2倍电流动作保护时间（3s～120s）可调。
3、断相动作时间：≤3s（三相电源中任意一相电流为零时）。
4、复位方式：断电复位。
5、触点容量：3A AC380V（阻性）。
6、安装方式：装置式和导轨式兼容（5型）；装置式（6型）。
